簡介：
電流時國際7個基本單位之一，其余電量如電壓、功率、相位、頻率也是生產控制、科學研究、能源供應中極為重要的最常用的基本的電量。同時，電學又是其他計量學科，自動化和數字化計量的基礎。因此保證電流、電壓、功率、相位、頻率量值的準確和統一，對我國的經濟建設和科學的發展意義十分重大。我院承擔著全國部分地區級四川省量值傳遞工作，建立交直流精密電表標準裝置和電壓、電流交直流轉換檢定裝置社會公用計量標準就是為了對電流、電壓、功率、相位、頻率等電參量進行準確、可靠地量值傳遞工作，保證國家量值的統一。
工作原理：
交直流精密電表標準裝置原理:
1、檢定直流電流時，采用標準電阻法進行檢定，即直接通過數字多用表在標準電阻上讀取電壓值VN，從而獲得相應的電流的實際值IN=VN/RN。
檢定直流電流表的原理 如圖1
2、檢定其他電量?jī)x表時采用直接比較法,即通過直接比較被檢表測量值A(chǔ)x和標準表的測量值A(chǔ)N，從而測得誤差△=Ax-AN。

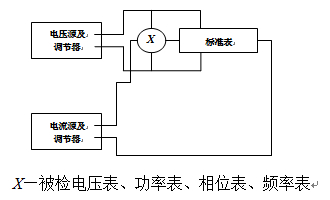

檢定的原理 如圖2
電壓、電流交直流轉換檢定裝置原理
裝置由數字多用表、標準電阻、標準功率表、通用計數器及多功能校準源組成。裝置原理如圖3，采用標準表法（直接法）檢定/校準。即由多功能校準源能輸出電流信號給被檢表（儀器）和標準表，并在被檢表（儀器）和標準表上讀取相應電量值測得值和實際值，從而計算出誤差。特別對于直流電流的測量，也采用數字多用表法（間接法）進行檢定/校準，即被檢表（儀器）測量端串聯適當?shù)臉?biāo)準電阻，用數字多用表在標準電阻上讀取電壓值，從而獲得相應的電流的實際值。對于僅有測量功能的電量表（計）還可采用標準源法，即標準源直接輸出標準電量給被檢表（計），并在被檢表（計）上直接讀取被檢表顯示值，根據被檢顯示值和標準值之差計算出誤差。鉗形電流表采用等安匝法進行檢定/校準。其原理是利用同一電流通過同向多匝線圈產生磁場的總和，與該電流和匝數乘積想到的電流流過單根導線產生的磁場相等，從而以小電流通過線圈產生等同磁場來進行對大電流鉗形電流表的檢定/校準。
圖3
測量范圍：
交直流精密電表標準裝置
測量范圍： 電壓(0～1000)V 電流(0～20)A 功率(0～600)/(0～20)A
相位(0～360)° 頻率40Hz～10kHz
最大允許誤差: 電壓±0.01%,電流±0.01%,功率±0.01%,相位±0.03°，頻率：±1×10-5
電壓、電流交直流轉換檢定裝置
測量范圍：電壓（0~1000）V，電流（0~1000）A,功率（0~600）V/（0~100）A,相位（0~360）°，頻率（0~20k）Hz，電阻0.01Ω~100MΩ
最大允許誤差：直流電壓±0.001%，交流電壓±0.01%，
直流電電流±0.005%（100A～1000A±0.2%），交流電流±0.01%（100A～1000A±0.2%）
功率±0.01%，相位±0.005°，頻率±2×10-6，電阻±0.005%，（0.1MΩ～100MΩ ±0.2%）
