【1996】國量標測證字第005號
一、簡介：
隨著工業生產的發展，機械行業對齒輪的加工提出了越來越高的要求，而齒輪的測量是齒輪加工的質量保證，為了統一齒輪漸開線量值，規程上采用漸開線樣板來實現。由于漸開線樣板檢定規程（JJG 332-2003）對樣板的檢定要求高，一般的齒輪漸開線檢查儀是無法達到要求的，我院于2013年從德國引進的齒輪測量中心，符合JJG 332-2003規程中的技術要求，能夠檢定漸開線樣板，實現齒輪漸開線量值統一的目的。
另外，該裝置還能對機械制造中的一級及以下高精度齒輪，以及花鍵、插齒刀、剃齒刀、滾刀、曲軸等零部件進行高精度、全參數測量。
二、標準裝置的主要技術指標
測量范圍：≤300mm
不確定度：U=(1.0～2.0)μm（k=2）
三、標準裝置可在全國范圍內開展下列檢定、校準或檢測項目：
齒輪漸開線樣板
齒輪螺旋線樣板
直齒齒輪及斜齒圓柱齒輪
圓柱蝸桿
剃齒刀
齒輪滾刀
插齒刀
花鍵
曲軸

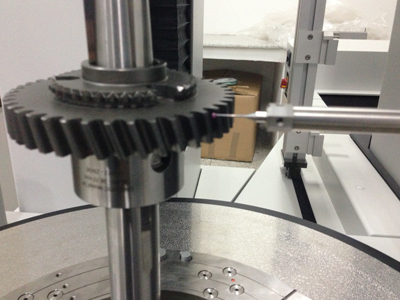

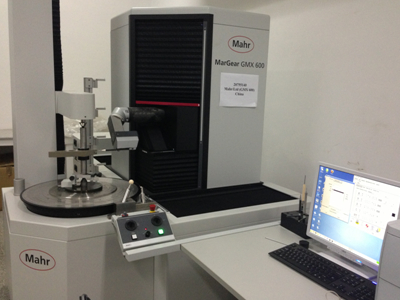

四、裝置主要標準器照片
