基準編號：GJJ（電）1702
證書編號：量基證【2002】第061號
簡介：直流電壓作證基準裝置建立于上世紀九十年代，主要由低溫系統、微波系統、精密電壓測量系統、數據監視與采集系統組成。4.2K溫度下的低溫系統內的約瑟夫森結陣列是由3020個Nb/NbOx/PbInAu結串聯而成的，用微波系統產生頻率為88GHz的毫米波輻照時，可以在0V～1.3V范圍內產生連續可調的高穩定性量子化直流電壓，用于復現國家直流電動勢實物基準的量值，保持全國直流電壓量值與國際的統一。
1962年，20多歲的英國物理學家約瑟夫森(B.D.Josephson)在劍橋大學從理論上首先預言了兩塊弱耦合超導體（即超導結）之間存在如下關系：
Vn=nf/(2e/h)=nf/KJ
式中f為輻照在超導結上的微波頻率，n為微波感應臺階數，e為電子電荷，h為普朗克常數，KJ=2e/h為約瑟夫森常數，Vn為第n個臺階處的電壓，該關系從理論上為保存或統一全世界的電壓?jiǎn)挝坏於嘶A(chǔ)，約瑟夫森因此榮獲了1973年的諾貝爾物理學獎。
1990年1月1日，國際計量局宣布取消直流電動勢實物標準的國際長途搬運比對，在世界范圍統一啟用以約瑟夫遜常數KJ-90=483597.9GHz/V來保存本國的電壓?jiǎn)挝?，真正保證了電壓?jiǎn)挝辉谑澜绶秶鷥?nèi)的一致，而且復現電壓?jiǎn)挝坏臏?zhǔn)確度也得到了很大地提高。
技術原理圖：

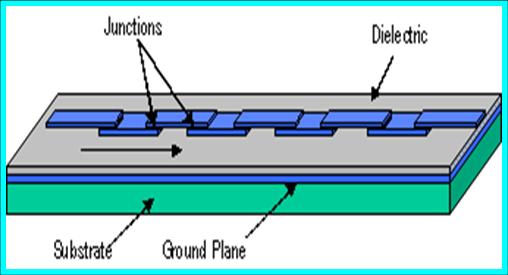

圖1 串聯約瑟夫森超導結陣列示意圖

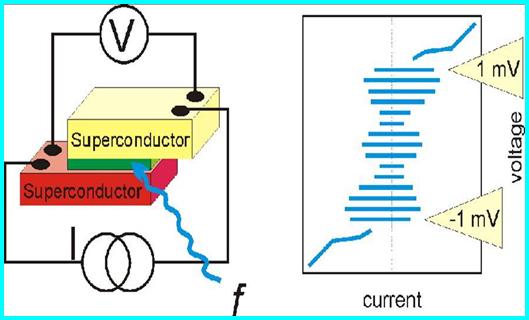

圖2 用微波輻照約瑟夫森超導結產生直流電壓的示意圖
圖3 直流電壓作證基準裝置測量系統框圖
技術指標：
測量范圍：0V～1.018V
不確定度：U=0.03μV，k=2
