產品規格：DTS500/1000/3000等
產品品牌：NT
參考價格：面議元
產品說明
1、型號規格
DTS-100：測量范圍—（2~100）Nm，標配傳感器兩只：100Nm（10~100Nm）和20Nm（2~20Nm），更小的量程需要定制。
被檢對象：手持式定扭電動氣動槍、電動螺絲起子等。
DTS-500：測量范圍—（10~500）Nm，標配傳感器兩只：500Nm（50~500Nm）和100Nm（10~100Nm）。
被檢對象：手持式或帶反力臂的定扭電動氣動槍、螺栓擰緊機、扭轉試驗機等。
DTS-3000：測量范圍—（50~3000）Nm，標配傳感器兩只：3000Nm（300~3000Nm）和500Nm（50~500Nm），更大量程（如5000Nm）需要定制。
被檢對象：帶反力臂的大扭矩電動槍、油壓氣動槍、液壓扭矩扳子、螺栓擰緊機、扭轉試驗機等。
2 、技術參數
系統準確度：DTS100：0.5級；DTS500和DTS3000：0.3級；
傳感器準確度：≤50Nm：0.3級；≥50Nm：0.1級；
顯示單位：kHz，Nm，kgf.m，lbf.in，rpm，°和W等。
嵌入式系統：Linux操作系統（應用程序可根據用戶需求定制）。
顯示屏：7寸高清觸摸屏（電阻屏，允許帶手套使用）
供電電源：24VDC/2A，在無電環境使用時，可外接50000mAh/24VDC鋰電池，可持續工作24小時。
輸入頻率范圍： 0～100KHz
輸入頻率幅值：5～15VDC
采樣頻率：大于1000Hz；
3、實物照片

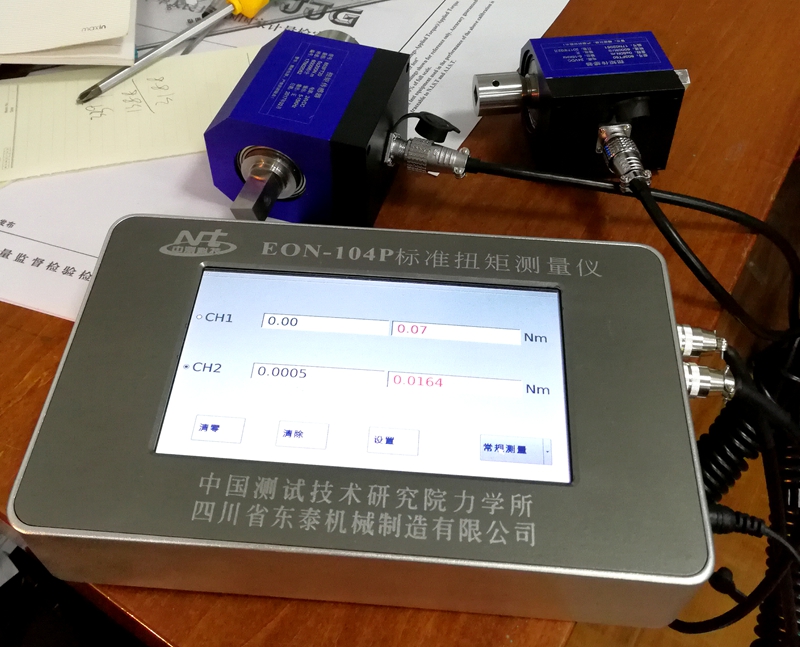

104P動態扭矩測量?jī)x同時接入并顯示兩只轉矩傳感器的數據：

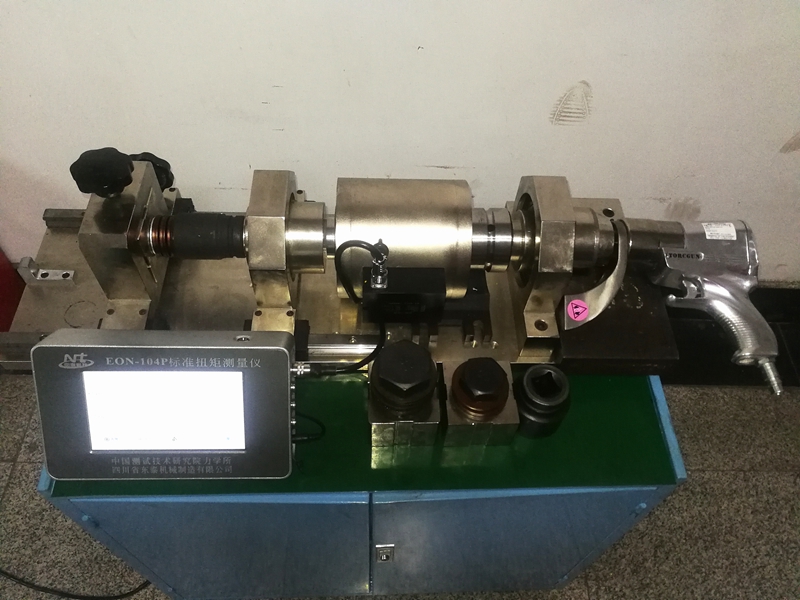

DTS3000電動氣動扭矩扳子檢測系統 ：

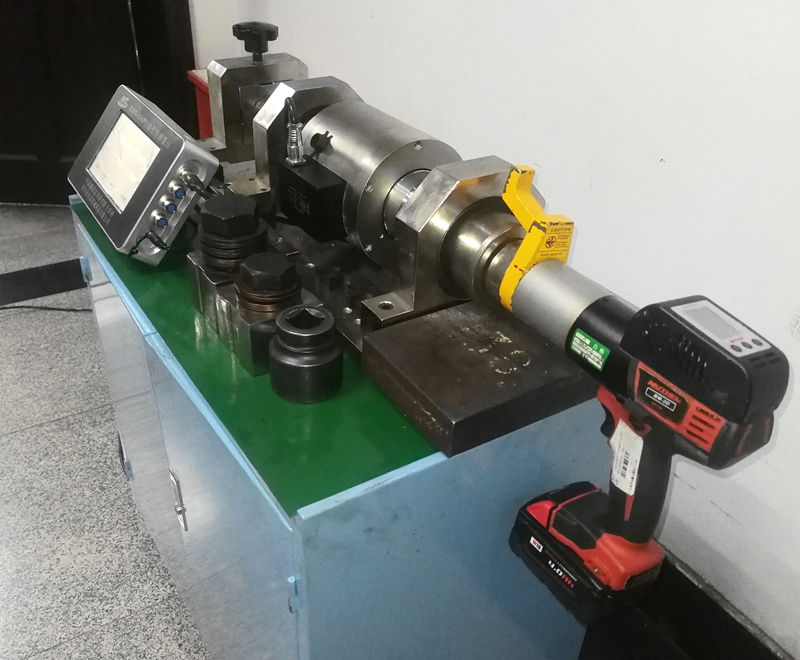

DTS3000電動氣動扭矩扳子檢測系統
DTS500全套可以裝進手提箱
拆下來可單獨用來現場校準汽車廠的螺栓擰緊機

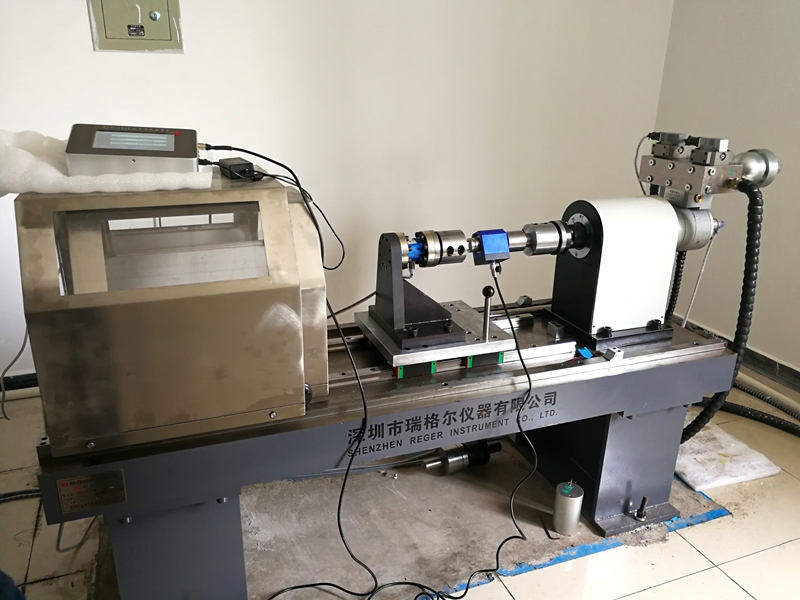

也可單獨現場校準動態疲勞試驗機
4、應用領域
1.計量測試：校準測功機、轉矩傳感器、轉矩轉速測試臺、扭轉試驗機等設備的轉矩、轉速、轉角及功率參 數；
2.工藝控制：校準生產裝配線上，螺栓擰緊機、電動扭矩扳子、氣動扭矩扳子等動態設備的轉矩、轉速及 轉角等參數；
3.產品質檢：檢測電動機、發動機、風機、減速器、變速器、制動器等旋轉動力設備的輸出扭矩、轉速、轉角及功率等參數；
4.精密工控：檢測機床、伺服電機等傳動軸系運行中的轉矩、轉速、轉角等參數；
主要特點：
系統由轉矩機臺（可帶推車）、轉矩傳感器、角度編碼器和嵌入式觸摸屏測量?jī)x組成：
1.功能強大：配置4個硬件通道，可同時接入并顯示三個轉矩傳感器和1個編碼器的數據；
2.便攜性好：體積小、重量輕、直接串聯進傳動軸系即可工作；
3.實用性強：既可測動態轉矩、轉速、轉角，也可測靜態扭矩；
4.準確度高：精度高、穩定性好、抗干擾強；
5.耐用性好：可長時間連續無間斷進行正反向旋轉檢測。
